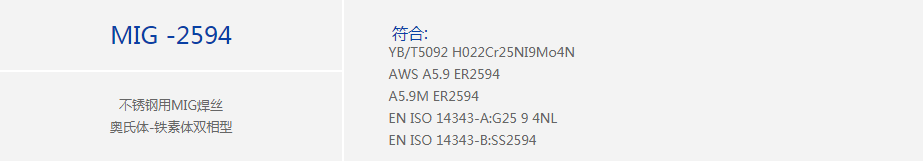

产品参数



用途：
适用于石油化工、海洋工程行业含25%c双相不锈钢的焊接,如(sus2507)等。

特性：
1.由于焊缝金属含有40%左右铁素体,兼有奥氏体和铁素体不锈钢的综合性能,耐点窟蚀指数PR≥40,具有优异的耐点腐蚀和抗应力腐蚀性能;
2.送丝顺畅、电弧稳定、成型美观、飞溅少,具有优良的焊接工艺性能。

电源极性：
DCEN(DC-)

焊接位置：

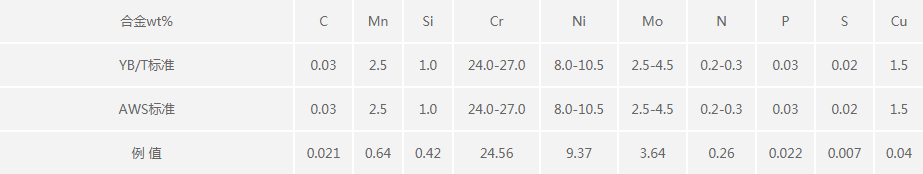

熔敷金属化学成分（wt%）：

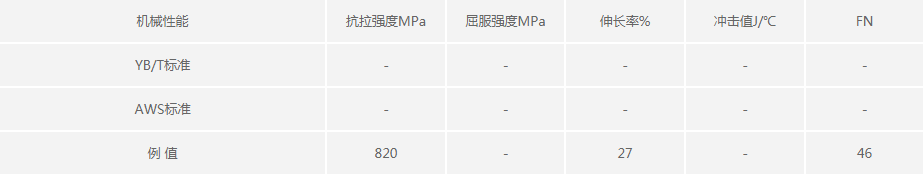

熔敷金属机械性能：


焊接电流参数：DCEP(DC+)

焊接要项：
1.在有风处焊接时要采用防风屏障，以免风大时会引起气孔的发生。
2.尽可能采用小的热输入量，并尽量保持低层间温度。
3.焊接前母材表面的水分、锈渍、油污要充分去除
4.采用98%Ar+2%O2气体焊接。
5.气体流量控MIG 在20-25L/min
6.焊丝的干伸长度应控MIG 在15-25mm范围内
7.道间温度：≤100℃

组合图
