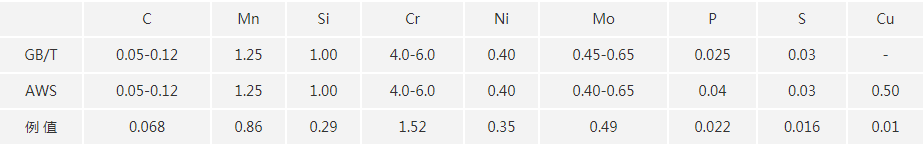

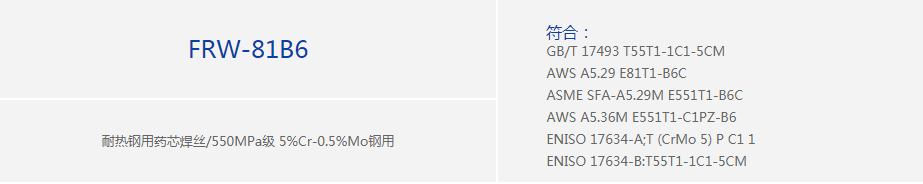

适用于工作在550℃以下高温高压管道、合成化工机械、石油裂化设备等焊接，如Cr5Mo类钢。

1.在有风处焊接时要采用防风屏障，以免风大时会引起气孔的发生。

2.为避免在焊缝中产生冷裂纹，可根据钢种和工件厚度进行适当预热，并控制相应道间温度。

3.预热及道（层）间温度200±50℃。。

4.热处理：依焊材标准要求730±15℃×2h热处理。

5.焊接前母材表面的水分、锈渍、油污要充分去除。

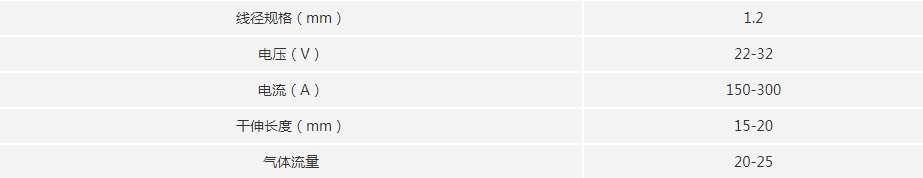

6.采用CO2气体焊接，纯度须大于99.8%，气体流量控制在20-25L/min。

7.焊丝拆包后应注意：要采取防潮措施，尽快用完，不要将未使用完的焊丝长期裸放在空气中。
