产品参数

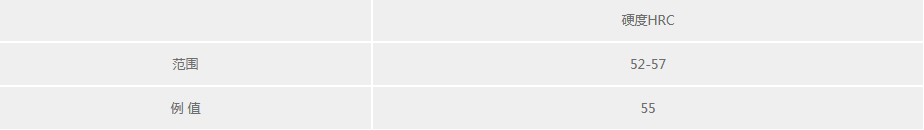

● 合理的足够的硬度(HRC 52-57),优良的耐磨性能，提高钻杆接头寿命3倍以上;
● 减磨性好，将套管磨损降低到较低程度，与没有堆焊任何耐磨带的光转杆接头相比，FRW-DPM150对套管的磨损仅为其12%以下;
● 卓越的减磨性能，有效的减少钻柱的旋转阻力;
● 抗裂性强，堆焊耐磨带表面无肉眼可见的裂纹;
● 焊接工艺性好，飞溅小，耐磨带成型美观;
● 可以堆焊在各种新旧钻杆接头，钻铤，加重钻杆以及各种井下工具表面;
● 与其它多种耐磨带兼容。
焊接电流参数：DCEP(DC+)
焊接要项：
1.从耐磨带焊缝层区域+ 1”(25.4mm)(带有钢丝轮或磨床的任何一侧)移出污垢、锈、铁屑等。确保彻底干净对耐磨带焊缝层与工具接头母材良好熔合是很重要的
2. 采用混合气(75%-80%Ar+CO2)气体焊接，气体流量控制在20-25L/min;
3. 为避免在焊接中产生冷裂纹，必须根据工件厚度进行预热;
材料厚度：工具接头外径大于 5”(270mm) 350℉(177℃)至 500℉(260℃)
工具接头小于或等于 5” (270mm) 200℉(93℃)至 350℉(177℃)
4. 焊接后应进行缓慢冷却，一般使用绝缘罐或保温棉包;
低碳钢及高强钢用
药芯焊丝
